       申请号: 201520773652.9
       申请日: 2015.10.08
       国家/省市: 中国贵州(52)
       主分类号: B07B 15/00(2006.01)
       授权公告号: 205056478U
       授权公告日: 2016.03.02
       分类号: B07B 15/00(2006.01)
       申请人: 贵州金义磨料有限公司
       发明人: 熊斌
       代理人: 黄书凯
       代理机构: 50217
       申请人地址: 贵州省遵义市遵义县尚嵇镇毛坪村

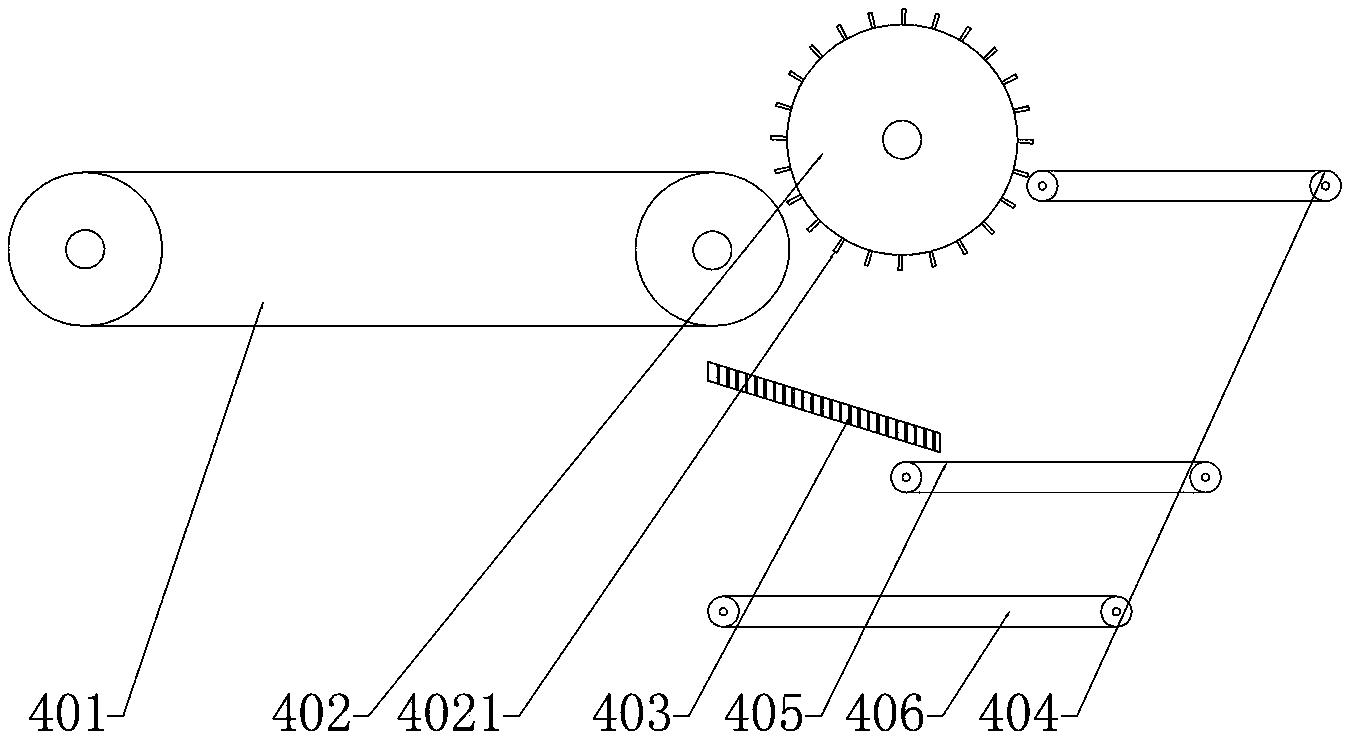

       摘要： 本专利公开了一种棕刚玉的多级筛分装置，包括外壳，外壳上设有进料斗，进料斗的下部设有进料皮带，进料皮带的出料端设有滚筒装置，滚筒装置在背离进料皮带一侧设有一级出料皮带；滚筒装置的外部设有刮板，进料皮带与刮板之间留有间隙，间隙的宽度小于棕刚玉的最大粒径；间隙的下部倾斜放置有筛板，筛板的出料端设有二级出料皮带，筛板的底部设有三级出料皮带。本实用新型通过皮带、滚筒装置以及筛板的使用，提供一种新型的多级筛分装置，相较振动筛而言，可以匹配更多规格棕刚玉的筛分，同时噪音小，适合推广使用。

       主权利要求 1.一种棕刚玉的多级筛分装置，包括外壳，其特征在于，所述外壳上设有进料斗，进料斗的下部设有进料皮带，所述进料皮带的出料端设有滚筒装置，滚筒装置在背离进料皮带一侧设有一级出料皮带；所述滚筒装置的外部设有刮板，所述进料皮带与刮板之间留有间隙，所述间隙的宽度小于棕刚玉的最大粒径；所述间隙的下部倾斜放置有筛板，所述筛板的出料端设有二级出料皮带，所述筛板的底部设有三级出料皮带。
