磨料磨具网

       随着电子器件不断向小型化、高功率方向发展，芯片和功率模块的散热问题日益突出。高导热封装材料成为电子产业的关键瓶颈之一。在众多候选材料中，金刚石/铝（diamond/Al）复合材料因其低密度、高导热率、可调热膨胀系数而备受关注。然而，该类材料在界面上容易生成 Al₄C₃相，不仅降低稳定性，还会在潮湿环境下发生水解，导致性能迅速衰退。

       突破点：在金刚石表面构建均匀SiC界面层

       为解决上述难题，湖南大学团队提出了一种新方法：

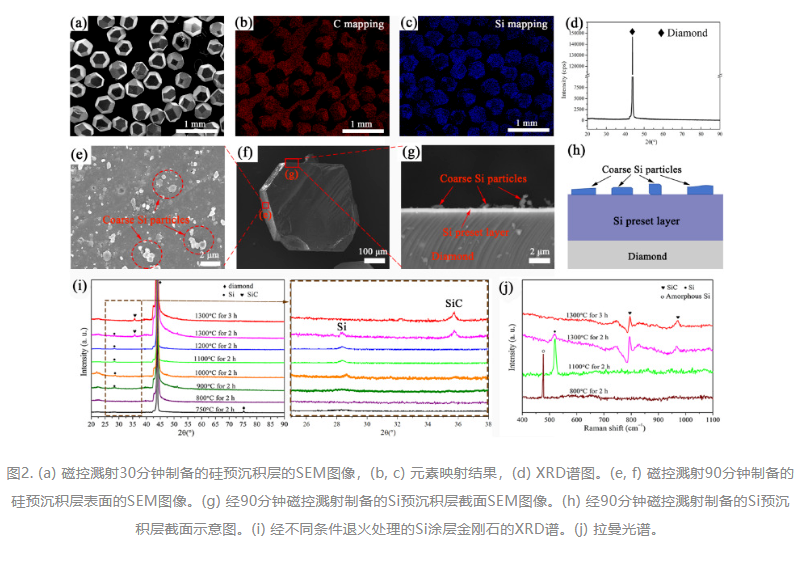

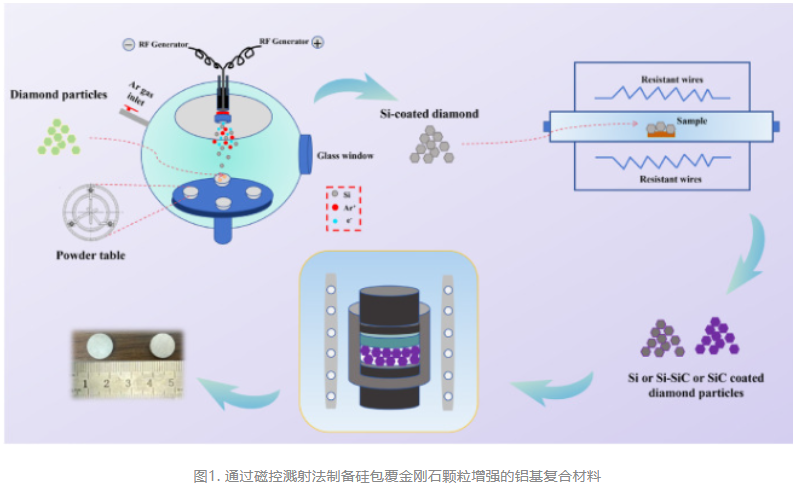

       先利用 磁控溅射 在金刚石颗粒表面沉积一层均匀的硅（Si）预设层；

       再通过真空退火，使Si逐步转化为碳化硅（SiC）；

       最终与铝基体通过压力浸渗结合，形成稳定的复合材料。

       这一策略避免了金刚石与铝直接接触，有效抑制了Al₄C₃的大量生成，同时通过SiC层改善声子匹配，显著提升了界面热导。相关成果以“Preparation of homogeneous SiC coating on diamond  particles by magnetron sputtering for diamond/Al

       composites with high thermal conductivity”为题，发表在《Ceramics International》期刊上。

       实验结果与机理

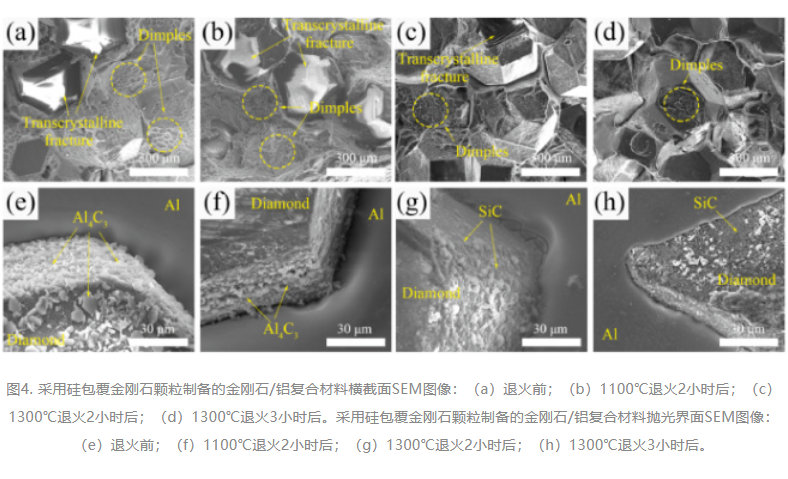

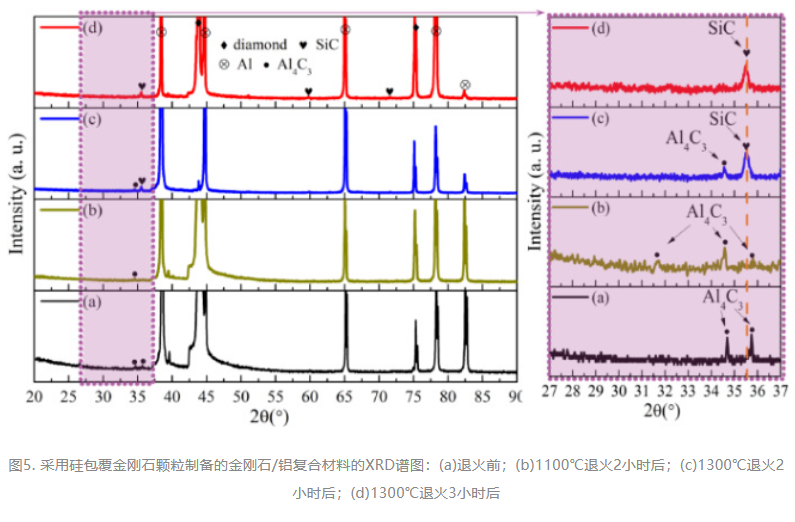

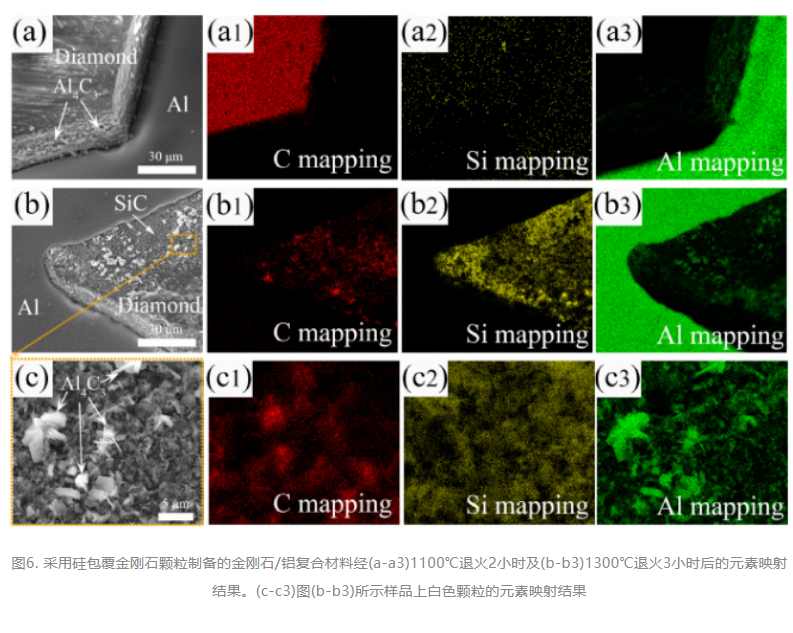

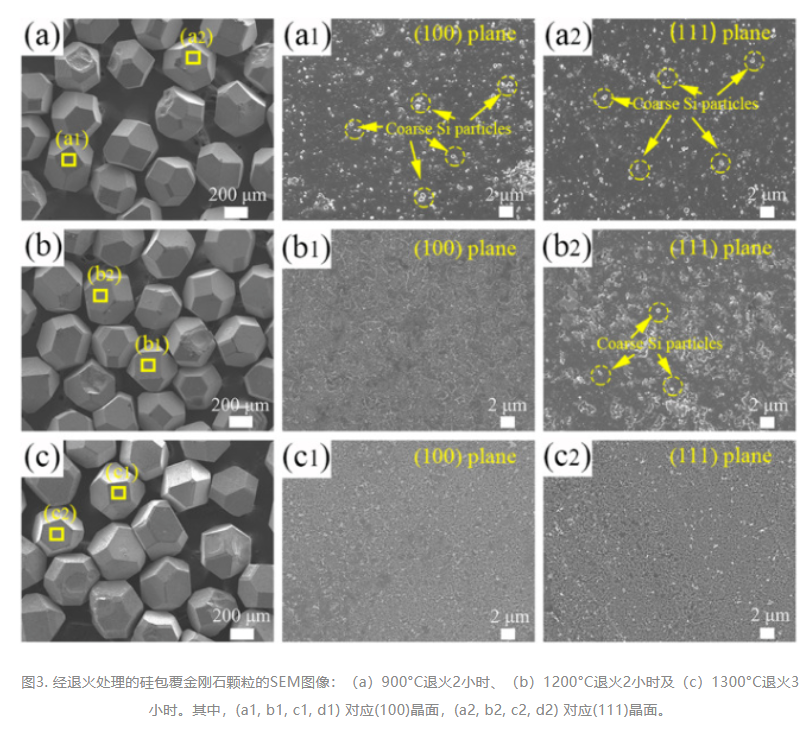

       研究团队系统考察了硅预设层在不同退火温度下的相变过程，发现其演变顺序为非晶态Si、晶态Si、Si+SiC共存，最终在1300℃下完全转化为均匀致密的SiC层。这一SiC涂层厚度约为400纳米，与金刚石结合牢固，即使在高温下也不会开裂或剥落。相应地，界面结构由传统的“金刚石–Al₄C₃–铝”逐渐转变为“金刚石–SiC–少量分散Al₄C₃–铝”，形成了更稳定且有利于热传导的通道。

       在优化后的界面作用下，复合材料的导热率实现了显著提升。实验结果显示，最高热导率达到了723 W·m⁻¹·K⁻¹，超越了传统制备工艺所得的水平。同时，由于SiC涂层能够有效抑制Al₄C₃的生成，这类复合材料在湿热环境中也展现出更好的稳定性，避免了因水解造成的性能衰减。

       意义与展望

       总体而言，该研究提出的“磁控溅射+真空退火”工艺为金刚石/铝复合材料界面的设计提供了一种新思路。通过在金刚石表面构建均匀、稳定的SiC化学键合层，研究团队有效解决了界面反应和热稳定性问题，为下一代高功率电子器件的散热封装材料开发提供了重要参考。
