       申请号: 201520012175.4
       申请日: 2015.01.09
       国家/省市: 中国浙江(33)
       主分类号: B24D 18/00(2006.01)
       授权公告号: 204525214U
       授权公告日: 2015.08.05
       分类号: B24D 18/00(2006.01)
       申请人: 浙江蓝鸟砂轮有限公司
       发明人: 周高运
       代理人: 汤东凤
       代理机构: 11350
       申请人地址: 浙江省金华市永康市东城街道十里牌工业区

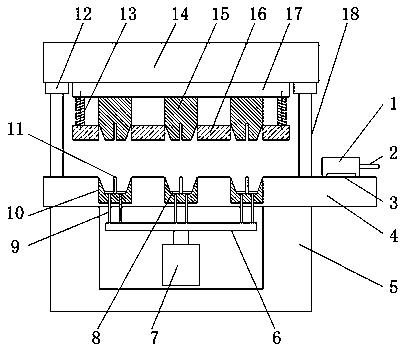

       摘要： 本实用新型公开了一种砂轮片多模腔模具，包括刮料斗、刮料工作台、托板、顶出杆、下模、上模座、上模和脱料板，所述上模座下端中心处连接圆形衬板，衬板下端连接有7个上模，圆形衬板的底侧外围设有多个弹簧，弹簧下端连接脱料板，所述刮料工作台内设有与个上模对应的下模，所述下模底部设有圆盘状托板，托板底部连接顶出杆，顶出杆下端固定在推板上，所述刮料工作台的一端设有刮料斗，所述一种砂轮片多模腔模具，采用对应设置有7个下模和上模，并采用刮料斗投放砂轮成型料，成倍的提高了生产效率，砂轮片密度均匀性好，产品质量稳定，利用顶出杆和弹簧将压制好的砂轮进行顶出，降低了取出砂轮的难度，提高了生产效率。

       主权利要求 1.一种砂轮片多模腔模具，包括刮料斗、刮料工作台、托板、顶出杆、下模、上模座、上模和脱料板，其特征在于，所述上模座下端中心处连接圆形衬板，衬板下端连接有7个上模，圆形衬板的底侧外围设有多个弹簧，弹簧下端连接脱料板，所述上模座靠近四个角的位置设有四个导套，导套对应套在四根导向柱上，所述刮料工作台内设有与个上模对应的下模，所述下模底部设有圆盘状托板，托板底部连接顶出杆，顶出杆下端固定在推板上，所述刮料工作台的一端设有刮料斗，刮料斗的一侧连接进料管，刮料斗的底部设有出料口。
