磨料磨具网

       一、哪些电镀砂轮需要返镀？

       1. 磨料层磨损但基体完好的砂轮

          •当金刚石或CBN（立方氮化硼）磨粒磨损严重，但金属基体（如45#钢、高速钢）仍保持良好时，可通过退镀旧磨料层并重新上砂，实现“翻新”。

          •例如：平面磨削砂轮、外圆磨砂轮等，若基体无变形、腐蚀或裂纹，通常可返镀3-5次。

       2. 生产过程中的不合格品

          •电镀过程中若出现镀层不均匀、磨料分布不均等问题，可通过退镀重新加工，避免直接报废。

       3. 局部机械加工后的砂轮

          •有些砂轮在装配时需局部切削，若原镀层被破坏，需退镀后重新电镀，但需注意基体是否被过度腐蚀。

       二、哪些电镀砂轮不建议返镀？

       1. 基体严重腐蚀或变形的砂轮

          •传统硝酸退镀工艺可能导致基体腐蚀深度超0.015mm，这类砂轮返镀后易影响精度，甚至引发安全事故。

       2. 不锈钢、铝基或钨钢材质的砂轮

           •这些材料易析氢、氧化或疏松，返镀后结合力差，容易脱砂，建议直接更换。

       3. 超薄或高精度安装面的砂轮

          •返镀可能影响关键尺寸（如安装孔精度），导致磨削效果下降。

       三、返镀注意事项

       1. 选择专业厂家，避免自行操作

          •返镀需经过退砂→去油→电解→预镀→上砂等多道工序，普通工厂难以保证质量。

       2. 关注退镀工艺

          •传统硝酸退镀损伤大，新型退镀剂（如间硝基苯磺酸钠+氨基三乙醇）可减少基体腐蚀至2μm以下，退镀速度提升6倍。

       3. 补镀前检查基体

          •若基体有锈蚀、油污或旧镀层残留，需彻底清洁，否则新镀层易脱落。

       4. 合理选择磨料

          •加工不锈钢、镍合金建议用CBN砂轮（耐高温），而金刚石砂轮适合配合冷却液使用。

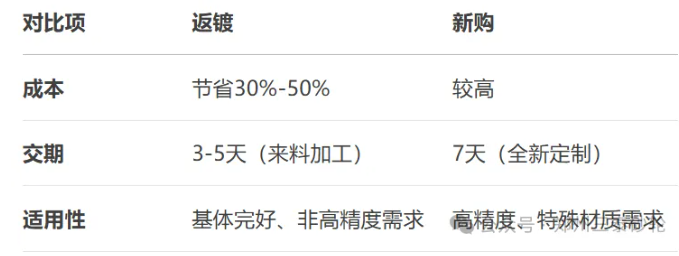

       四、返镀 vs. 新购，如何选？

       结论：如果您的砂轮基体坚固、无损伤，返镀是经济高效的选择；反之，则建议直接更换，以免影响生产安全与效率。
