磨料磨具网

申请号: 201810093413.7

申请日: 2018.01.31

国家/省市:中国北京(11)

公开号: 108264360A

公开日: 2018.07.10

主分类号:C04B 35/628(2006.01)

分类号: C04B 35/628(2006.01)

申请人: 北京化工大学; 山东青州微粉有限公司

发明人: 刘家祥; 刘友星; 杨天宇; 李敏; 崔怀江

代理人: 刘萍

代理机构:北京思海天达知识产权代理有限公司(11203)

申请人地址:北京市朝阳区北三环东路15号

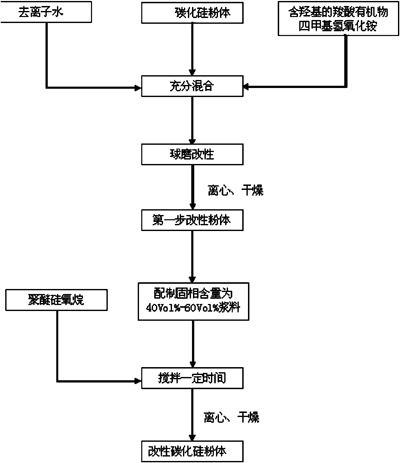

摘要： 本发明是一种高性能碳化硅改性粉体的制备方法，用于注浆成型。本发明利用含羟基的羧酸有机物、四甲基氢氧化铵、聚醚硅氧烷通过两步法对碳化硅粉体进行改性。首先改性剂含羟基的羧酸有机物和四甲基氢氧化铵与碳化硅粉体充分混合后进行球磨改性，离心、干燥后得到第一次改性粉体。将第一次改性粉体配制成固相含量为40‑60Vol％的浆料，然后滴加聚醚硅氧烷进行第二步改性，离心、干燥后得到最终的碳化硅改性粉体。本发明工艺设备简单，生产成本较低和生产周期短。制备出的碳化硅改性粉体能够配制成稳定性好、固相含量高和粘度低的浆料。同时，可根据实际注浆成型的需要制备pH在4—10之间的改性碳化硅粉体。

主权利要求

一种碳化硅改性粉体的制备方法，其特征在于：以碳化硅粉体为原料，以含羟基的羧酸有机物、四甲基氢氧化铵和聚醚硅氧烷作为改性剂；通过两步法对碳化硅粉体进行改性；第一步，将碳化硅粉体与改性剂含羟基的羧酸有机物和四甲基氢氧化铵分散于水中；含羟基的羧酸有机物的添加量为碳化硅粉体质量的0.1％-1.5％；四甲基氢氧化铵添加量为碳化硅粉体质量的0.1％-1.5％；加入球磨机中进行球磨改性；球磨机转速为200r/min-500r/min，改性时间为2h-10h；离心、干燥得到第一步改性碳化硅粉体；将第一步改性的碳化硅粉体与水配制成固相含量为40Vol％—60Vol％的浆料，向其中滴加聚醚硅氧烷进行搅拌，聚醚硅氧烷添加量为碳化硅粉体质量的0.5％-2.0％；搅拌时间为1h-6h；离心、干燥得到最终改性碳化硅粉体。
