申请号:201720954874.X

申请日:2017.08.02

国家/省市:中国南京(84)

主分类号:B24D 5/08(2006.01)

授权公告号:207139587U

授权公告日:2018.03.27

分类号:B24D 5/08(2006.01); B24D 5/10(2006.01)

申请人:南京美宏研磨有限公司; 南京宏泰砂轮有限公司

发明人:金雪霞; 谢连兆; 王娟; 邱涛

代理人:龚建良

代理机构:南京常青藤知识产权代理有限公司(32286)

申请人地址:江苏省南京市雨花台区雨花西路安德里30号

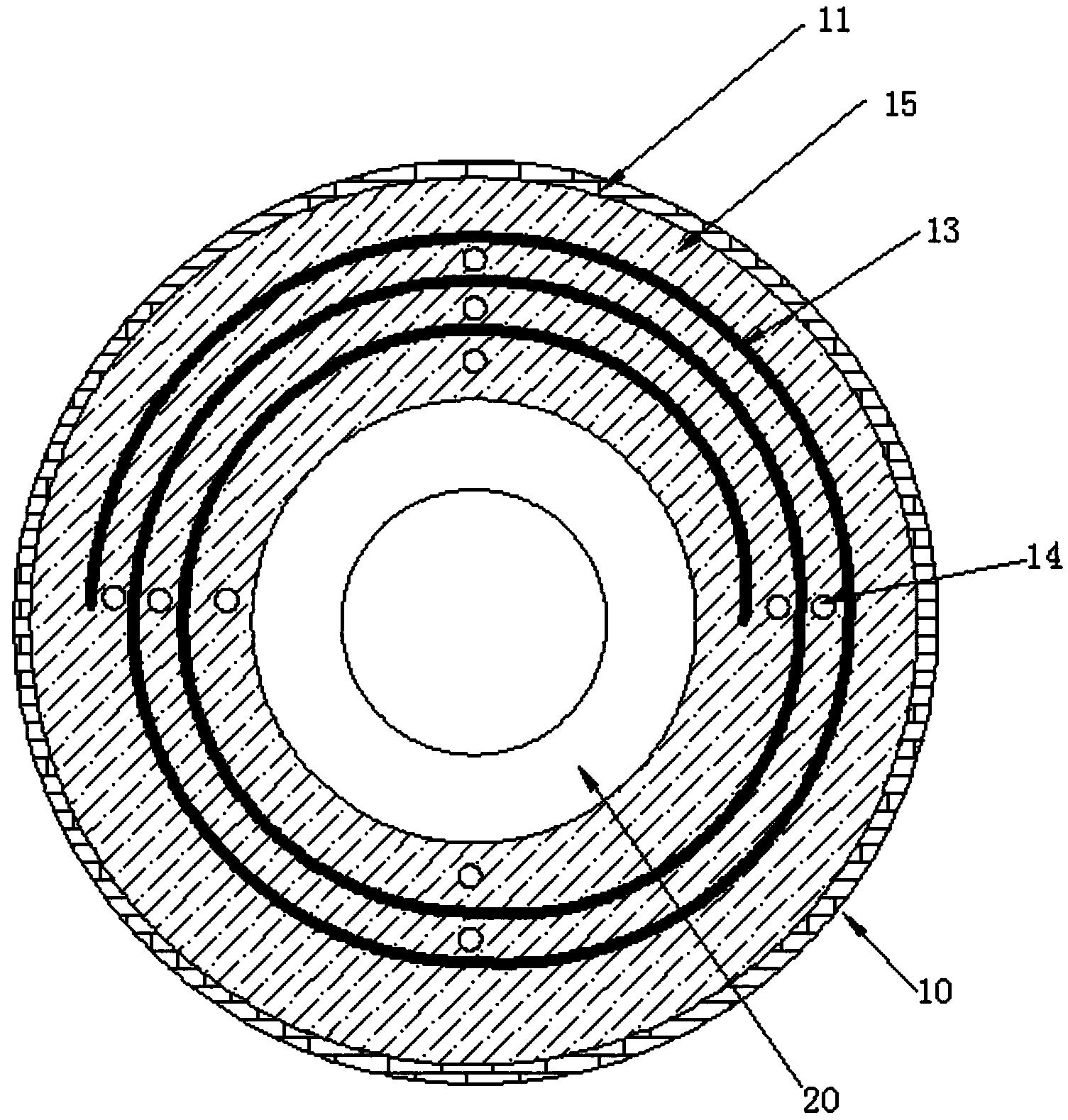

摘要：本实用新型提供一种小直径树脂切割砂轮片，属于切割砂轮片技术领域，包括砂轮片本体以及位于砂轮片本体中心的安装结构，砂轮片本体的外圆周上设置有凸起，凸起的表面设有强化层，砂轮片本体的两侧表面上设有相同的螺旋形凹槽，安装结构包括与砂轮片本体同心的安装孔以及位于安装孔周边的防震凸台，本实用新型切割效率更高，散热排泄效果更好，且抗震效果更好，能够有效的减少角形振痕。

主权利要求

一种小直径树脂切割砂轮片，包括砂轮片本体以及位于所述砂轮片本体中心的安装结构，其特征在于，所述砂轮片本体的外圆周上设置有凸起，所述凸起的表面设有强化层，所述砂轮片本体的两侧表面上设有相同的螺旋形凹槽，所述安装结构包括与所述砂轮片本体同心的安装孔以及位于所述安装孔周边的防震凸台。
