申请号: 201720108239.X

申请日: 2017.02.05

国家/省市:中国宁夏(64)

主分类号:B24B 41/00(2006.01)

授权公告号:206578687U

授权公告日:2017.10.24

分类号: B24B 41/00(2006.01); B24B 41/04(2006.01); B24B 45/00(2006.01)

申请人: 宁夏菲斯克汽车轮毂轴承有限公司

发明人: 俞春良; 胡国松; 王泽坤; 廖志飞

代理人: 马长增

代理机构:银川长征知识产权代理事务所(64102)

申请人地址:宁夏回族自治区吴忠市青铜峡市嘉宝工业园区

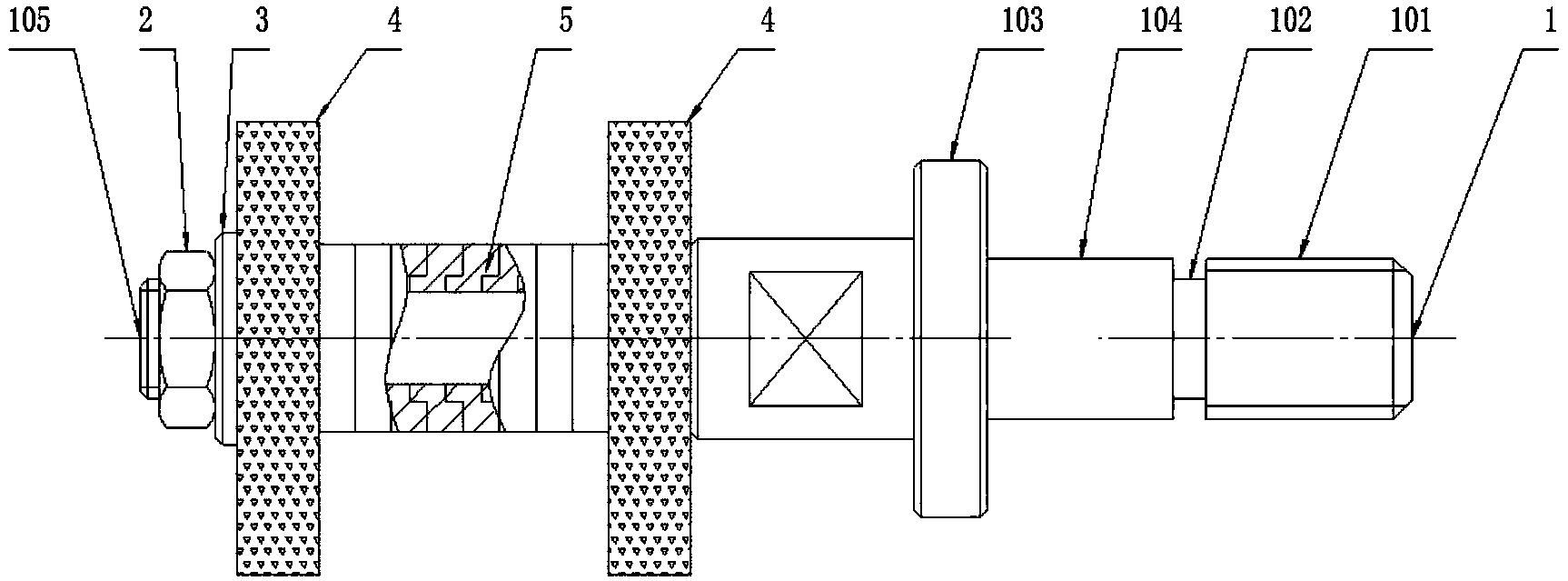

摘要：本实用新型属于机械加工装备技术领域，特别涉及一种用于双列轴承外圈密封挡内圆加工工作的砂轮；用于双列轴承外圈密封挡内圆加工的双头砂轮，包括砂轮轴、螺母、垫片、砂轮和隔离装置；其中，砂轮轴上顺次设置有连接轴端、定位段和功能端；连接轴端设置有与传动件连接的连接结构，定位段由径向定位台和至少一个轴向定位阶组成，功能端为螺纹轴端；砂轮有两个，套装在螺纹轴端上，隔离装置安装在两个砂轮之间，垫片与螺母安装在螺纹轴端外侧以固定砂轮；本实用新型的有益效果：通过间距可调的双砂轮工作面设计，实现了对双列轴承外圈密封挡内圆内表面非工作面的同步加工，提高了相关工作效率并简化了操作，提高了成品率。

主权利要求

1.用于双列轴承外圈密封挡内圆加工的双头砂轮，其特征在于:包括砂轮轴、螺母、垫片、砂轮和隔离装置；其中，砂轮轴上顺次设置有连接轴端、定位段和功能端；连接轴端设置有与传动件连接的连接结构，定位段由径向定位台和至少一个轴向定位阶组成，功能端为螺纹轴端；砂轮有两个，套装在螺纹轴端上，隔离装置安装在两个砂轮之间，垫片与螺母安装在螺纹轴端外侧以固定砂轮。
