       申请号: 201520675388.5
       申请日: 2015.09.02
       国家/省市: 中国河南(41)
       主分类号: B28D 7/00(2006.01)
       授权公告号: 205009415U
       授权公告日: 2016.02.03
       分类号: B28D 7/00(2006.01)
       申请人: 开封恒锐新金刚石制品有限公司
       发明人: 李要正; 穆保定; 杨俊强; 顾亮亮; 任磊
       代理人: 樊羿 何源
       代理机构: 41123
       申请人地址: 河南省开封市禹王台区开封市精细化工园

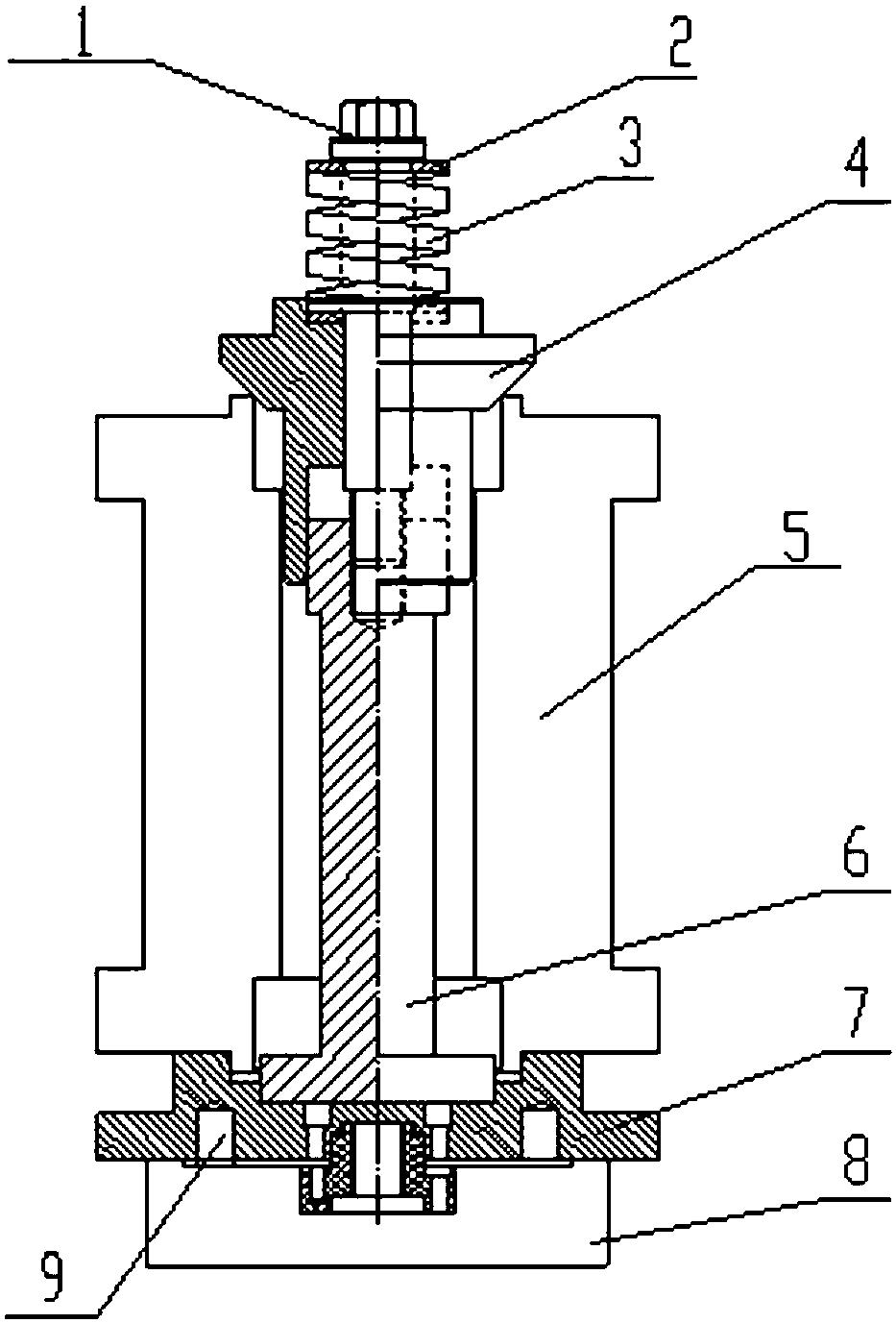

       摘要： 本实用新型公开了一种金刚线轮卧立式夹紧组件，旨在解决金刚线切割改造机与金刚线轮安装不匹配问题。其包括设置于金刚线切割改造机上的安装底座，在安装底座上设置有凹形固定座，在固定底座的中心设有立式固定轴，金刚线轮套装于固定轴上，金刚线轮的下端面卡合安装于凹形固定座的凹槽内；在固定轴的上端设有锥体压紧件，锥体压紧件与金刚线轮的上端面中心位置接触找平，在锥体压紧件的上部设置有压簧，压簧通过紧固螺栓安装于锥体压紧件上部。本实用新型结构简单、便于操作，适用于多种样式的金刚线线轮的安装，且加工成本低、拆卸灵活，有利于在金刚线切割改造机上推广使用。

       主权利要求 1.一种金刚线轮卧立式夹紧组件，其特征在于，包括设置于金刚线切割改造机上的安装底座，在所述安装底座上设置有凹形固定座，在所述固定底座的中心设有立式固定轴，金刚线轮套装于所述固定轴上，金刚线轮的下端面卡合安装于所述凹形固定座的凹槽内；在所述固定轴的上端设有锥体压紧件，所述锥体压紧件与金刚线轮的上端面中心位置接触找平，在所述锥体压紧件的上部设置有压簧，所述压簧通过紧固螺栓安装于所述锥体压紧件上部。
