       申请号: 201520102412.6
       申请日: 2015.02.13
       国家/省市: 中国江苏(32)
       主分类号: B24D 18/00(2006.01)
       授权公告号: 204585005U
       授权公告日: 2015.08.26
       分类号: B24D 18/00(2006.01)
       申请人: 江苏苏砂砂轮有限公司
       发明人: 孙桂明
       申请人地址: 江苏省泰州市姜堰区桥头镇工业集中区

       摘要： 本实用新型公开了方斗形电加热砂轮烧结箱，包括方形底座、设置在方形底座上的炉管支架及方形顶盖板。所述炉管支架上横向设置若干的电加热炉管，所述相邻的电加热炉管之间的距离至少为3mm，所述电加热炉管的两个端头与炉管支架之间设有连线管道，连线管道内设有电线，所述电加热炉管与相邻的连线管道内的电线之间均为并联。所述方形顶盖板的侧端面与方形底座的侧端面之间覆盖阻热隔板，所述阻热隔板沿着炉管支架进行设置。本实用新型可以实现烧结箱的四面均能够进行加热的效果，根本上解决了只有两面加热的烧结炉内可能会造成炉体内加热不均的问题。

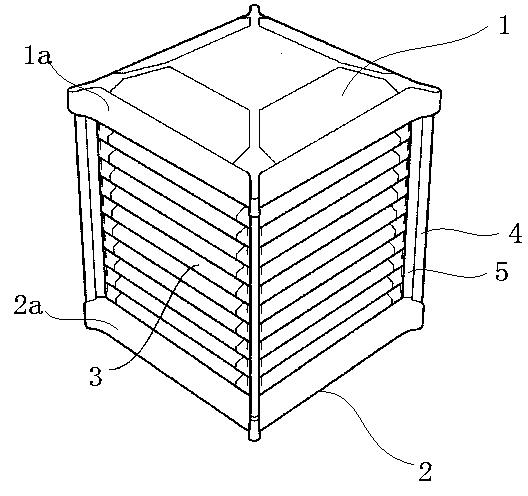

       主权利要求 1.方斗形电加热砂轮烧结箱，包括方形底座（2）、设置在方形底座（2）上的炉管支架（4）及方形顶盖板（1），其特征在于：所述炉管支架（4）上横向设置若干的电加热炉管（3），所述相邻的电加热炉管（3）之间的距离至少为3mm，所述电加热炉管（3）的两个端头与炉管支架（4）之间设有连线管道（5），连线管道（5）内设有电线，所述电加热炉管（3）与相邻的连线管道（5）内的电线之间均为并联。
