       申请号: 201520012147.2
       申请日: 2015.01.09
       国家/省市: 中国浙江(33)
       主分类号: B01F 9/10(2006.01)
       授权公告号: 204522867U
       授权公告日: 2015.08.05
       分类号: B01F 9/10(2006.01); B01F 9/12(2006.01); B01F 9/14(2006.01)
       申请人: 浙江蓝鸟砂轮有限公司
       发明人: 周高运
       代理人: 汤东凤
       代理机构: 11350
       申请人地址: 浙江省金华市永康市东城街道十里牌工业区

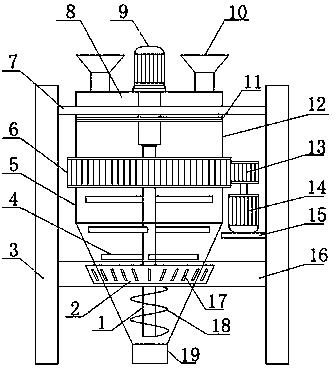

       摘要： 本实用新型公开了一种砂轮片生产用混料机，包括搅拌轴、V形轴承、混料筒、大齿轮、小齿轮和螺旋叶片，所述混料筒内设有搅拌轴，搅拌轴上部设有多个水平搅动杆，搅拌轴下部设有螺旋叶片，搅拌轴上端连接减速电机，减速电机固定在混料筒的上端，所述混料筒的上端设有至少两个进料口，所述混料筒包括固定混料筒、旋转连接件和转动混料筒，所述转动混料筒外壁上刚性连接大齿轮，转动混料筒的下部连接V形轴承，所述一种砂轮片生产用混料机，使粉料混合无死角、效率更高、更均匀、出料不堵塞，大齿轮和V形轴承使混料筒转动，提高了搅拌的效率和质量，混料筒内壁设置的氧化铝耐磨陶瓷层，避免搅拌设备的磨损，延长设备的使用寿命。

       主权利要求 1.一种砂轮片生产用混料机，包括搅拌轴、V形轴承、混料筒、大齿轮、小齿轮和螺旋叶片，其特征在于，所述混料筒内设有搅拌轴，搅拌轴上部设有多个水平搅动杆，搅拌轴下部设有螺旋叶片，搅拌轴上端连接减速电机，减速电机固定在混料筒的上端，所述混料筒的上端设有至少两个进料口，所述混料筒包括固定混料筒、旋转连接件和转动混料筒，所述旋转连接件上方的固定混料筒固定在第一横梁上，旋转连接件下方的转动混料筒设置在第二横梁上，所述转动混料筒外壁上刚性连接大齿轮，大齿轮连接小齿轮，所述转动混料筒的下部连接V形轴承，所述混料筒的底端连接出料口。
