选择合适的砂轮硬度是确保磨削效率、加工质量和砂轮寿命的关键。砂轮硬度不是指磨粒本身的硬度,而是指结合剂(粘结剂)把持磨粒的牢固程度。简单来说:
✨硬砂轮:磨粒不易脱落。适合轻磨削力、小接触面积、高精度、硬材料。
✨软砂轮:磨粒相对容易脱落,能及时露出新的锋利磨粒(自锐性好)。适合重磨削力、大接触面积、软材料、散热要求高的情况。
以下是砂轮硬度选择的主要考虑因素和指南:
1. 工件材料的硬度:
*硬材料(如淬硬钢、硬质合金、陶瓷):磨粒容易变钝。需要较软的砂轮,让钝化的磨粒及时脱落,露出新的锋利磨粒,避免烧伤工件和产生振动。否则钝磨粒会摩擦生热,导致烧伤。
*软材料(如低碳钢、铝、铜、塑料、木材):磨粒不易变钝,但容易堵塞(切屑嵌在砂轮表面)。需要较硬的砂轮,让磨粒保持更长时间,减少堵塞。软砂轮磨软材料会因磨粒过早脱落而效率低下且更易堵塞。
*韧性材料(如不锈钢、高温合金、钛合金):容易堵塞和烧伤。通常需要中等偏软的砂轮,保证良好的自锐性,及时排出切屑和散热。
2. 磨削方式与接触面积:
*接触面积小(如外圆磨、工具磨、刃磨、窄槽磨):磨削点散热相对容易,磨削力相对集中。可选用较硬的砂轮,以获得更好的形状保持性和精度。
*接触面积大(如平面磨、内圆磨、无心磨导轮、宽砂轮磨削):磨削区域散热困难,容易产生大量热量和堵塞。需要较软的砂轮,保证自锐性,及时散热和避免堵塞。
*切入式磨削:接触面积大,需要较软的砂轮。
*纵向进给磨削:接触面积相对小,可用较硬的砂轮。
3. 磨削工艺要求:
*粗磨/大余量磨削:磨削力大,金属去除率高,发热量大。需要**较软**的砂轮以保证良好的自锐性和散热性。
*精磨/小余量磨削/高精度磨削:磨削力小,要求砂轮形状保持性好,尺寸稳定,表面光洁度高。需要较硬的砂轮。
*高效率磨削:通常需要较软的砂轮来维持锋利的切削刃,但也要平衡砂轮磨损速度。
*低粗糙度要求:需要较硬且组织均匀的砂轮,避免磨粒过早脱落影响表面纹理。
4. 砂轮线速度:
*较高的砂轮线速度会使单颗磨粒承受的力减小,相当于砂轮变“硬”了一点。因此,在高速磨削时,有时需要选择比常规速度下稍软一级的砂轮来补偿,以保证自锐性。
5. 机床刚性和状态:
*机床刚性好、振动小:可以选用较软的砂轮,充分发挥其自锐性优势。
*机床刚性差、振动大(如老旧机床):需要选用较硬的砂轮,避免因振动导致磨粒过早非正常脱落,影响磨削效果和砂轮寿命。
6. 冷却条件:
*良好的冷却(充足、有效的磨削液)可以带走热量,减少烧伤风险,允许使用稍硬一点的砂轮。
*冷却条件差(干磨、冷却液不足或不理想):必须选择更软的砂轮,依靠自锐性来散热。
砂轮硬度等级表示法
*常用字母表示,从软到硬大致为:A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z。
*不同标准(如GB国标,JIS日标,ANSI美标等)的字母序列和具体对应关系可能略有差异,需参考具体标准。
*也有用数字表示的(如1最软,数字越大越硬)。
常见问题及硬度调整方向
*工件烧伤:砂轮可能太硬了 -> 尝试更软一级。
*砂轮堵塞严重:砂轮可能太软了 -> 尝试更硬一级(对于软材料),或检查冷却和修整(对于硬/韧材料)。
*工件表面有振纹/波纹: 砂轮可能太软(磨粒过度脱落导致不平衡),或机床振动 -> 尝试稍硬一级砂轮并检查机床状态。
*砂轮磨损过快:砂轮可能太软了 -> 尝试更硬一级(但要警惕烧伤风险)。
*磨削效率低下:砂轮可能太硬(钝化不自锐)或太软(磨粒过早脱落)-> 根据工件材料和现象判断调整方向。对于硬材料效率低,往往是太硬了;对于软材料效率低,往往是太软了或堵塞了。
*工件尺寸/形状不稳定:砂轮可能太软(磨损快)-> 尝试更硬一级。
重要提示
1. 没有绝对标准:上述指南是基本原则,实际选择需要根据具体工况(机床、工件、工艺、冷却液等)进行试验和优化。同一个工件,不同厂家、不同操作习惯可能选择不同硬度的砂轮。
2. 初始选择:如果不确定,可以从中等硬度(如 J, K, L)开始尝试,然后根据磨削效果(烧伤、光洁度、效率、磨损)向更软或更硬方向调整。
3. 咨询供应商:砂轮制造商通常有丰富的应用经验,提供针对特定材料和工艺的推荐硬度。提供尽可能详细的工况信息给他们。
4. 砂轮修整:砂轮硬度也影响修整的频率和方式。软砂轮需要更频繁的修整来保持形状。
5. 平衡其他参数:硬度选择必须与磨料种类(刚玉、碳化硅、CBN、金刚石)、粒度、结合剂类型(陶瓷、树脂、橡胶、金属)、组织(松紧程度)等参数综合考虑。

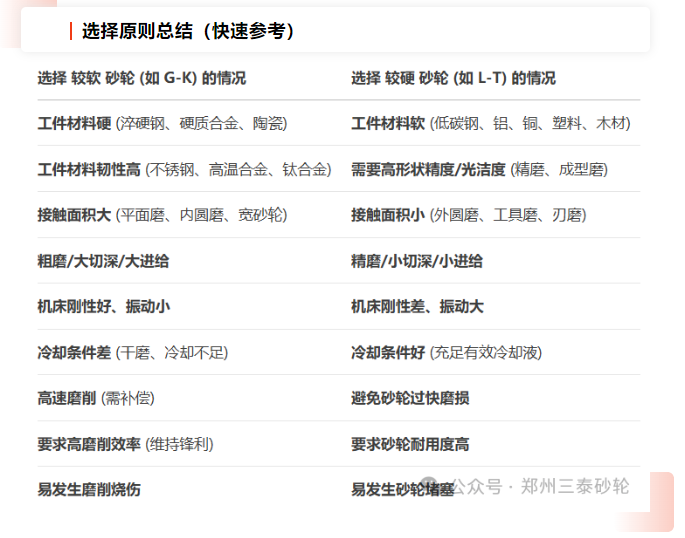

总结选择流程:
1. 识别工件材料 (硬/软/韧)。
2. 确定磨削方式 (接触面积大小? 粗/精磨?)。
3. 评估工况条件 (机床刚性? 冷却效果? 线速度?)。
4. 根据核心原则 (硬/大接触/粗磨/好冷却 -> 软; 软/小接触/精磨/差冷却 -> 硬) 初步选定硬度范围。
5. 进行试磨,观察效果(表面质量、烧伤、堵塞、效率、磨损)。
6. 根据问题调整硬度 (烧伤->更软;堵塞/磨损快->更硬;振纹->检查或稍硬;效率低->分析原因调整)。
7. 优化确认,必要时咨询供应商。
记住,砂轮硬度是磨削“艺术”中的关键变量之一,实践经验和针对具体情况的调整至关重要。
