磨料磨具网

申请号: 201810086069.9

申请日: 2018.01.20

国家/省市:中国南京(84)

公开号: 108328617A

公开日: 2018.07.27

主分类号:C01B 32/977(2017.01)

分类号: C01B 32/977(2017.01); B82Y 40/00(2011.01)

申请人: 南京航空航天大学

发明人: 李斌斌; 袁小森; 毛帮笑; 黄海泉; 饶志远; 汤浩

申请人地址:江苏省南京市江宁区将军大道29号

摘要：本发明公开了一种碳化硅纳米线气凝胶及其制备方法，将碳化硅陶瓷先驱体研磨为粉末，放置于陶瓷坩埚中，将陶瓷坩埚放置于管式炉上游区；将多孔氧化铝生长基体放置于管式炉下游区；将管式炉抽真空，以15‑20℃/min的升温速率升温至1300‑1400℃，管式炉压强回复至常压后打开排气阀，保持常压，在1300‑1400℃保温5‑6h；随炉冷却至室温得到碳化硅纳米线气凝胶。本发明采用常压CVD法制备碳化硅纳米线气凝胶，碳化硅纳米线通过原位生长交联，得到在微观上具有纳米级空间网格结构、纳米级孔隙的具有宏观尺度的碳化硅纳米线气凝胶。碳化硅纳米线气凝胶密度小，纯度高，透光率高，制备工艺简单。推动了碳化硅纳米线在光催化、发光、过滤等领域的应用。

主权利要求

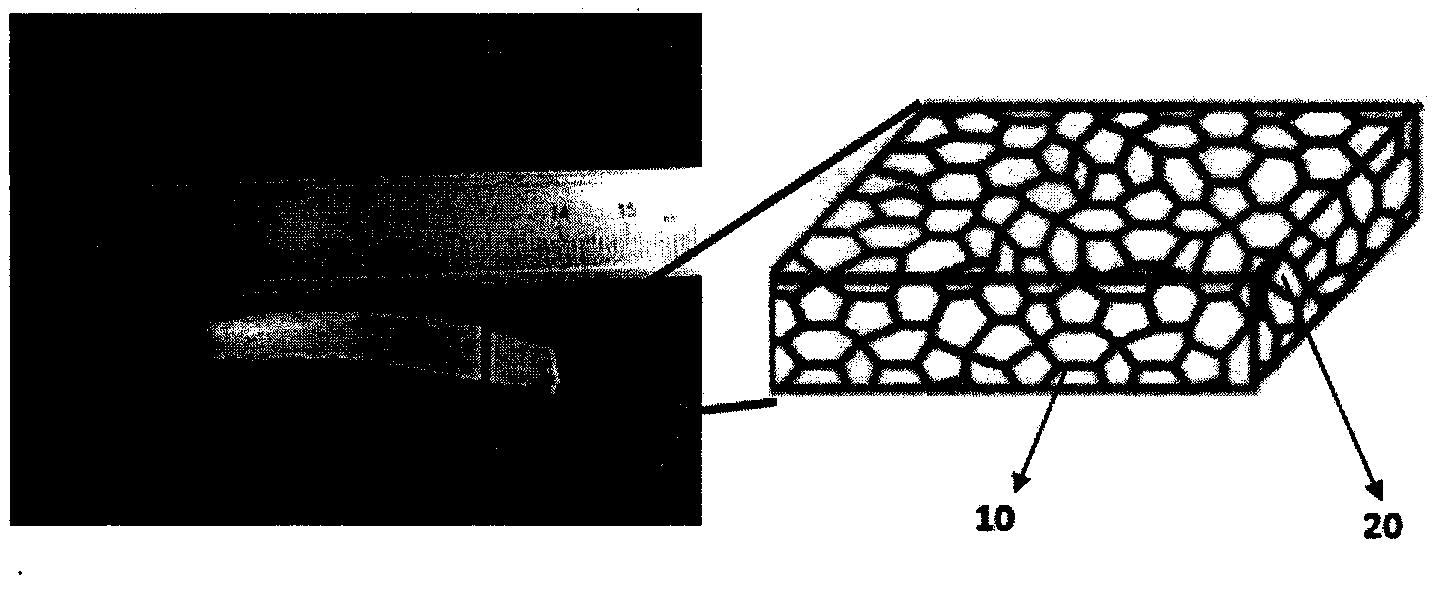

一种碳化硅纳米线气凝胶，其特征在于，所述碳化硅纳米线气凝胶由碳化硅纳米线组成；所述碳化硅纳米线通过原位生长自组装为高透明、自支撑的碳化硅纳米线气凝胶；所述碳化硅纳米线的平均直径为20-100nm，平均长度为1-2mm；所述的碳化硅纳米线气凝胶的密度为(0.1-0.3)mg/cm3，透光率为40-60％。
