一种大功率切割砂轮

关键词 砂轮 , 切割|2018-04-18 11:00:57|行业专利|来源 中国磨料磨具网|磨料磨具协会
摘要 申请号:201720795110.0申请人:深圳市二砂深联有限公司发明人:李凯;韦球;赖天忠摘要:

申请号:    201720795110.0

申请人:    深圳市二砂深联有限公司

发明人:    李凯; 韦球; 赖天忠

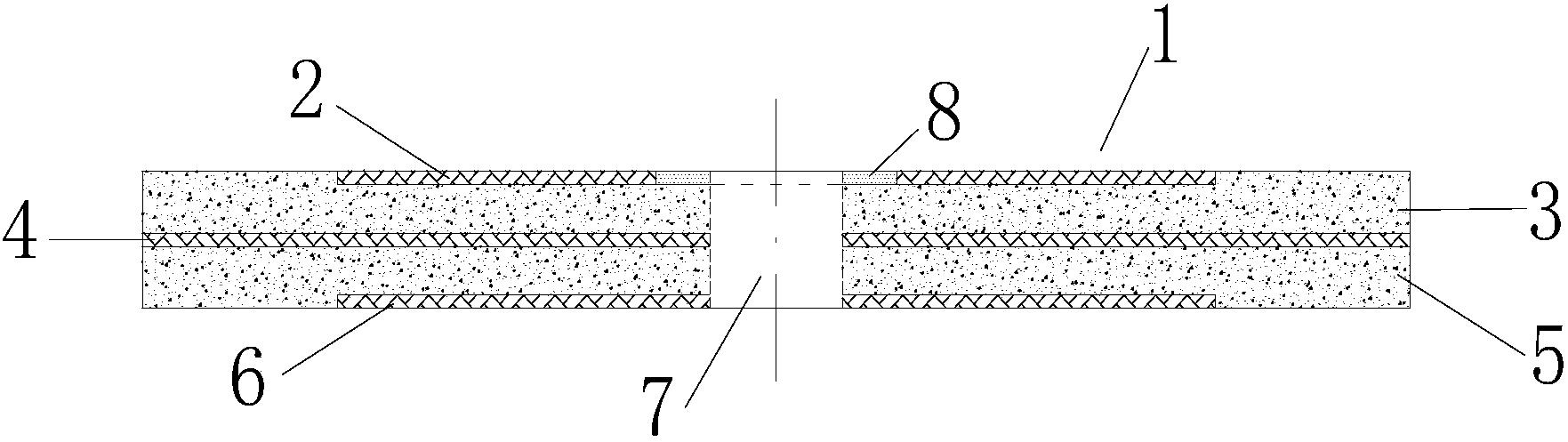

getimg (7).jpg

摘要:

    本实用新型提供一种大功率切割砂轮,用于切割。所述大功率切割砂轮包括:相对设置的一第一玻璃纤维网格布层和一第二玻璃纤维网格布层;一第三玻璃纤维网格布层,设置于所述第一玻璃纤维网格布层与所述玻璃纤维网格布层之间;一第一磨料层,设置于所述第一玻璃纤维网格布层与所述第三玻璃纤维网格布层之间;以及,一第二磨料层,设置于所述第二玻璃纤维网格布层与所述第三玻璃纤维网格布层之间;其中,所述第三玻璃纤维网格布层、所述第一磨料层和所述第二磨料层具有相等的直径,而所述第一玻璃纤维网格布层及所述第二玻璃纤维网格布层的直径小于所述第一磨料层的直径。

主权利要求:

    1.一种大功率切割砂轮,用于切割,其特征在于,所述大功率切割砂轮包括:相对设置 的一第一玻璃纤维网格布层和一第二玻璃纤维网格布层;

    一第三玻璃纤维网格布层,设置于所述第一玻璃纤维网格布层与所述玻璃纤维网格布 层之间;

    一第一磨料层,设置于所述第一玻璃纤维网格布层与所述第三玻璃纤维网格布层之 间;以及,

    一第二磨料层,设置于所述第二玻璃纤维网格布层与所述第三玻璃纤维网格布层之 间;其中,

    所述第三玻璃纤维网格布层、所述第一磨料层和所述第二磨料层具有相等的直径,而 所述第一玻璃纤维网格布层及所述第二玻璃纤维网格布层的直径小于所述第一磨料层的 直径。

    2.如权利要求1所述的大功率切割砂轮,其特征在于,在所述大功率切割砂轮的轴中心 位置上设有一圆形装机孔。

    3.如权利要求2所述的大功率切割砂轮,其特征在于,在所述圆形装机孔处设置一定位 环。

    4.如权利要求3所述的大功率切割砂轮,其特征在于,在所述定位环的圆周表面上,沿 着圆周方向均匀布置数个定位卡槽。

    5.如权利要求4所述的大功率切割砂轮,其特征在于,在所述定位环上布置4个定位卡 槽。

    6.如权利要求1至5中任一项所述的大功率切割砂轮,其特征在于,所述第一玻璃纤维 网格布层及所述第二玻璃纤维网格布层的直径为所述第一磨料层直径的3/4。

    7.如权利要求1至5中任一项所述的大功率切割砂轮,其特征在于,所述第一玻璃纤维 网格布层、所述第二玻璃纤维网格布层及所述第三玻璃纤维网格布层由增强玻璃纤维网格 布制成,网眼尺寸为3~5mm×3~5mm。
