官方微信摘要 申请号：CN202221155099.9申请人：江苏丰锐磨料磨具有限公司发明人：刘宏生陈亚摘要:本实用新型公开了一种增加透气性的砂轮磨具，所述辅助机构包括成型腔、活动槽和定位组件，...
申请号：CN202221155099.9
发明人：刘宏生 陈亚
摘要: 本实用新型公开了一种增加透气性的砂轮磨具，所述辅助机构包括成型腔、活动槽和定位组件，所述成型腔开设在支撑台的顶部，所述活动槽开设在支撑台的正面，所述成型腔和活动槽之间连通，所述成型腔槽腔的底部固定连接有弹簧，所述弹簧的顶端固定连接有升降板，所述升降板的底部固定连接有直杆，所述直杆外表面的正面固定连接有调节杆，所述调节杆的外表面与活动槽的内部相适配，本实用新型涉及砂轮片加工技术领域。该增加透气性的砂轮磨具，通过在成型腔、活动槽、定位组件、弹簧、升降板、直杆和调节杆的配合使用下，解决了现有的砂轮片设置的商标层影响硫化时砂轮片内部气体的排出的问题。

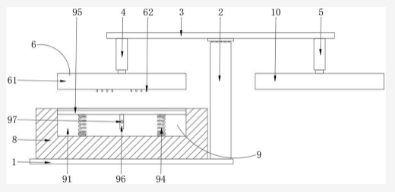

主权利要求: 1.一种增加透气性的砂轮磨具，包括底板(1)，所述底板(1)的顶部固定连接有支撑柱(2)，所述支撑柱(2)上通过旋转机构(7)设置有横板(3)，所述横板(3)的底部分别固定连接有第一气缸(4)和第二气缸(5)，所述第一气缸(4)上设置有刺穿组件(6)，所述第二气缸(5)的输出端固定连接有硫化罩(10)，其特征在于：所述底板(1)的顶部固定连接有支撑台(8)，所述支撑台(8)上设置有辅助机构(9)；所述辅助机构(9)包括成型腔(91)、活动槽(92)和定位组件(93)，所述成型腔(91)开设在支撑台(8)的顶部，所述活动槽(92)开设在支撑台(8)的正面，所述成型腔(91)和活动槽(92)之间连通，所述成型腔(91)槽腔的底部固定连接有弹簧(94)，所述弹簧(94)的顶端固定连接有升降板(95)，所述升降板(95)的底部固定连接有直杆(96)，所述直杆(96)外表面的正面固定连接有调节杆(97)，所述调节杆(97)的外表面与活动槽(92)的内部相适配。
