       申请号：CN202221607741.2

       申请人：珠海市巨海科技有限公司

       当前权利人：珠海市巨海科技有限公司

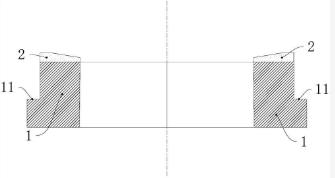

       摘要: 本实用新型提供一种易修正磨削砂轮，易修正磨削砂轮包括基体和磨削层，基体呈圆环柱形，磨削层设置在基体的某一端面上，磨削层中与基体接触的一面为底部基准面，磨削层的外端面包括外斜面和外平面，外斜面与外平面连接，外斜面与外平面分别与底部基准面相对设置，外斜面相对底部基准面倾斜设置，外平面与底部基准面平行设置，基于底部基准面，外平面高于外斜面，采用以上结构，外斜面和外平面的配合结构使得原有的磨削面上出现缺角，使磨削层更尖，在实际磨削过程中，更易切入待磨削体，初期磨削效果更好的同时，磨削层上外斜面的设置提前适应磨削层所要出现的磨损，从而减少磨削层的必需磨损量，修正时降低修正难度，使得磨削层更易于修正。

       主权利要求: 1.易修正磨削砂轮，包括基体和磨削层，所述基体呈圆环柱形，所述磨削层设置在所述基体的某一端面上，其特征在于：所述磨削层中与所述基体接触的一面为底部基准面，所述磨削层的外端面包括外斜面和外平面，所述外斜面与所述外平面连接，所述外斜面与所述外平面分别与所述底部基准面相对设置，所述外斜面相对所述底部基准面倾斜设置，所述外平面与所述底部基准面平行设置，基于所述底部基准面，所述外平面高于所述外斜面。
