申请号：

CN202121555557.3

申请日：

2021.07.09

国家/省市：

41(河南)

授权公告号：

CN216464049U

授权公告日：

2022.05.10

主分类号：

B24D18/00

分类号：

B24D18/00

申请人：

登封市松仁磨料磨具有限公司

申请人地址：

452470 河南省郑州市登封市唐庄乡张村郭村

发明人：

王文豪

当前权利人：

登封市松仁磨料磨具有限公司

代理人：

王文利

代理机构：

河南省古格知识产权代理事务所(普通合伙) 41197

范畴分类：

26F

当前状态：

有效

摘要: 本实用新型涉及压制模具相关领域，具体为一种磨料磨具生产用压制模具，包含固定机构、拼接框架、支撑机构和成型块，所述拼接框架设置在所述固定机构上，所述拼接框架的内部设置有所述支撑机构，所述成型块设置在所述拼接框架的内部，且所述成型块位于所述支撑机构的上方；所述拼接框架包含首尾依次连接的第一拼接板、第二拼接板、第三拼接板、第四拼接板、通孔和滑槽；通过将第一固定栓和第二固定栓穿过通孔设置在拼接框架内部，提升了该装置在压制模具时的刚性，四个拼接板通过插槽固定在固定底板的上方，便于工人对该装置进行拼接组装，提升了该装置的使用效果，便于取出和固定成型块，对其进行脱模操作。

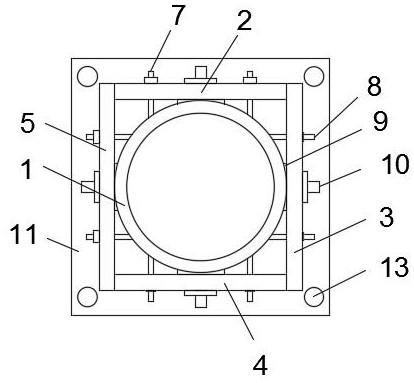

主权利要求: 1.一种磨料磨具生产用压制模具，其特征在于：包含固定机构、拼接框架、支撑机构和成型块(1)，所述拼接框架设置在所述固定机构上，所述拼接框架的内部设置有所述支撑机构，所述成型块(1)设置在所述拼接框架的内部，且所述成型块(1)位于所述支撑机构的上方；所述拼接框架包含首尾依次连接的第一拼接板(2)、第二拼接板(3)、第三拼接板(4)和第四拼接板(5)，所述第一拼接板(2)、所述第二拼接板(3)、所述第三拼接板(4)和所述第四拼接板(5)的外表面均开设有多个通孔(6)和滑槽(14)，且所述滑槽(14)设置在所述通孔(6)之间；所述支撑机构包含第一固定栓(7)、第二固定栓(8)、滑板(9)和滑头(10)，所述第一固定栓(7)穿过所述通孔(6)设置在所述第一拼接板(2)和所述第三拼接板(4)上，所述第二固定栓(8)穿过所述通孔(6)设置在所述第二拼接板(3)和所述第四拼接板(5)上，所述滑槽(14)的一侧设置有所述滑板(9)，所述滑槽(14)的另一侧设置有所述滑头(10)，所述滑头(10)与所述滑板(9)相接。
