申请号: 201610255062.6
申请日: 2016.04.22
国家/省市: 中国河南(41)
公开号: 105890550A
公开日: 2016.08.24
主分类号: G01B 11/30(2006.01)
分类号: G01B 11/30(2006.01); G06F 19/00(2011.01)
申请人: 郑州磨料磨具磨削研究所有限公司
发明人: 师超钰; 冯克明; 朱建辉
代理人: 刘建芳
代理机构: 郑州联科专利事务所（普通合伙）(41104)
申请人地址: 河南省郑州市高新区梧桐街121号

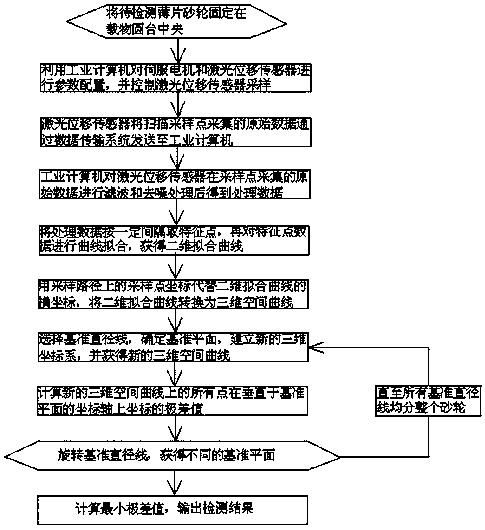

摘要： 本发明公开了一种薄片砂轮平面度检测装置及方法，包括机架、载物圆台、XY轴滑台、XY轴滑台驱动机构、激光位移传感器、数据传输系统和工业计算机，载物圆台水平设置在机架上且与机架的上表面转动连接，XY轴滑台水平设置在机架平台上，激光位移传感器设置在XY轴滑台的移动件上，激光位移传感器的输出端连接数据传输系统的输入端，数据传输系统与工业计算机通信连接；本发明利用激光位移传感器的高精度测量能力，结合高效的数据处理算法，实现了薄片砂轮平面度的快速、自动、精准检测，操作方便快捷，有效降低了人为误差和仪器误差对检测结果的影响，检测成本较低，大大提升了薄片砂轮平面度检测的效率和精确度。

主权利要求
1.一种薄片砂轮平面度检测装置，其特征在于：包括机架、载物圆台、XY轴滑台、XY轴滑台驱动机构、激光位移传感器、数据传输系统和工业计算机，机架包括机架支架和机架平台，机架支架固定连接在机架平台下面用于支撑机架平台，载物圆台水平设置在机架上，载物圆台的下表面与机架的上表面转动连接，XY轴滑台水平设置在机架平台上，且XY轴滑台设置在载物圆台的上方，XY轴滑台驱动机构用于驱动XY轴滑台作二维运动，激光位移传感器设置在XY轴滑台的移动件上，激光位移传感器的输出端连接数据传输系统的输入端，数据传输系统与工业计算机通信连接。
