       申请号: 201511002053.8
       申请日: 2015.12.29
       国家/省市: 中国河南(41)
       公开号: 105458931A
       公开日: 2016.04.06
       主分类号: B24B 53/065(2006.01)
       分类号: B24B 53/065(2006.01); B24B 53/12(2006.01)
       申请人: 郑州磨料磨具磨削研究所有限公司
       发明人: 殷珂; 王庆伟; 王威
       代理人: 王聚才
       代理机构: 41104
       申请人地址: 河南省郑州市高新区梧桐街121号

       摘要： 本发明提供一种磨边砂轮专用定量控制修锐装置，基于车床安装固定，包括快移机构、进给机构和顶紧机构，快移机构由可自锁的线性滑台进行上下移动，进给机构包括导套、导管和薄片油石，导套内设有用以插入导管的通孔和用以插入薄片油石的窄槽，导管位于薄片油石的上面，导管的顶端设有配重块，导管沿轴向方向设有多个等间距的定位孔，定位孔内插有定位棒；导套底部左端的定位块与薄片油石的左侧面相靠接；顶紧机构中设置的压紧轮与薄片油石的右侧面顶接。本发明能够实现薄片油石与V型槽位置对中，保证薄片油石的精确定位，且实现定程恒压式研磨，从而对修锐过程定量控制，提高磨边砂轮V型槽工作表面微观形貌的一致性。

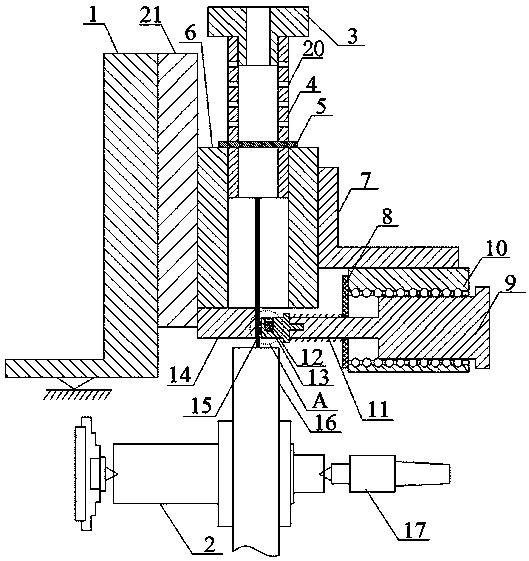

       主权利要求 1.一种磨边砂轮专用定量控制修锐装置，其特征在于：包括支架、快移机构、进给机构和顶紧机构，其中，所述快移机构由可自锁的线性滑台构成，所述线性滑台的左端与所述支架固定连接；所述进给机构包括导套、导管和薄片油石，所述导套与所述线性滑台的右端固定连接；导套的中心位置设有用以插放所述薄片油石的窄槽，所述窄槽的宽度与薄片油石的厚度相适配，窄槽的中心位置设有通孔，所述导管插入所述通孔内，导管位于薄片油石的上面，导管的顶端固定连接有配重块，导管的两侧沿轴向方向对称设有多个等间距的定位孔，对称设于导管两侧的两个定位孔内水平插有定位棒且定位棒的端部伸出定位孔外；所述导套的底部左端固定连接有定位块，所述定位块与薄片油石的左侧面相靠接；所述顶紧机构包括L型连接块、附带法兰的直线轴承和顶杆，所述L型连接块的水平端与所述直线轴承的法兰固定连接，L型连接块的竖直端与所述导套固定连接；所述顶杆包括大径部和小径部，所述大径部穿入直线轴承内，直线轴承的左端固定连接有挡圈，所述小径部穿过挡圈并伸出挡圈外，伸出挡圈外的小径部的端部与设有凹槽的压头的右端部固定连接，小径部上套设有处于压缩状态的弹簧，所述弹簧的两端分别与压头和挡圈顶接；所述顶紧机构还包括压紧轮，所述压紧轮包括与所述凹槽相适配的芯轴，所述芯轴的轴向中心线与顶杆的轴向中心线相垂直，芯轴的两个端部对称设有两个橡胶轮，两个橡胶轮的外圆周表面与薄片油石的右侧面顶接。
