官方微信摘要 申请号:201620560320.7申请日:2016.06.12国家/省市:中国山东(37)主分类号:B01J2/02(2006.01)授权公告号:205850778U授权公告日:...
申请号: 201620560320.7 申请日: 2016.06.12
国家/省市: 中国山东(37)
主分类号: B01J 2/02(2006.01)
授权公告号: 205850778U
授权公告日: 2017.01.04
分类号: B01J 2/02(2006.01)
申请人: 淄博金纪元研磨材有限公司
发明人: 丁捷; 丁建平
代理人: 徐健
代理机构: 济南舜源专利事务所有限公司(37205)
申请人地址: 山东省淄博市高新区柳泉路125号先进陶瓷产业创新园A座609室
摘要： 本实用新型涉及磨料颗粒球化装置，具体涉及一种熔融式磨料颗粒球化机，包括真空系统，真空系统中设有依次设置的熔融装置、滴液装置、球化装置和收集装置，所述熔融装置通过出液管与滴液装置连接，滴液装置包括依次连接的缓冲部、收缩球形管及锥形下液管，球化装置为螺旋管，螺旋管分别穿过多级降温区，多级降温区均与外部制冷装置连接，降温区与制冷装置之间设有温度控制装置。本实用新型结构完善，球化装置逐级降温，利于成型；并且精确控制出液和降温的温度。
主权利要求

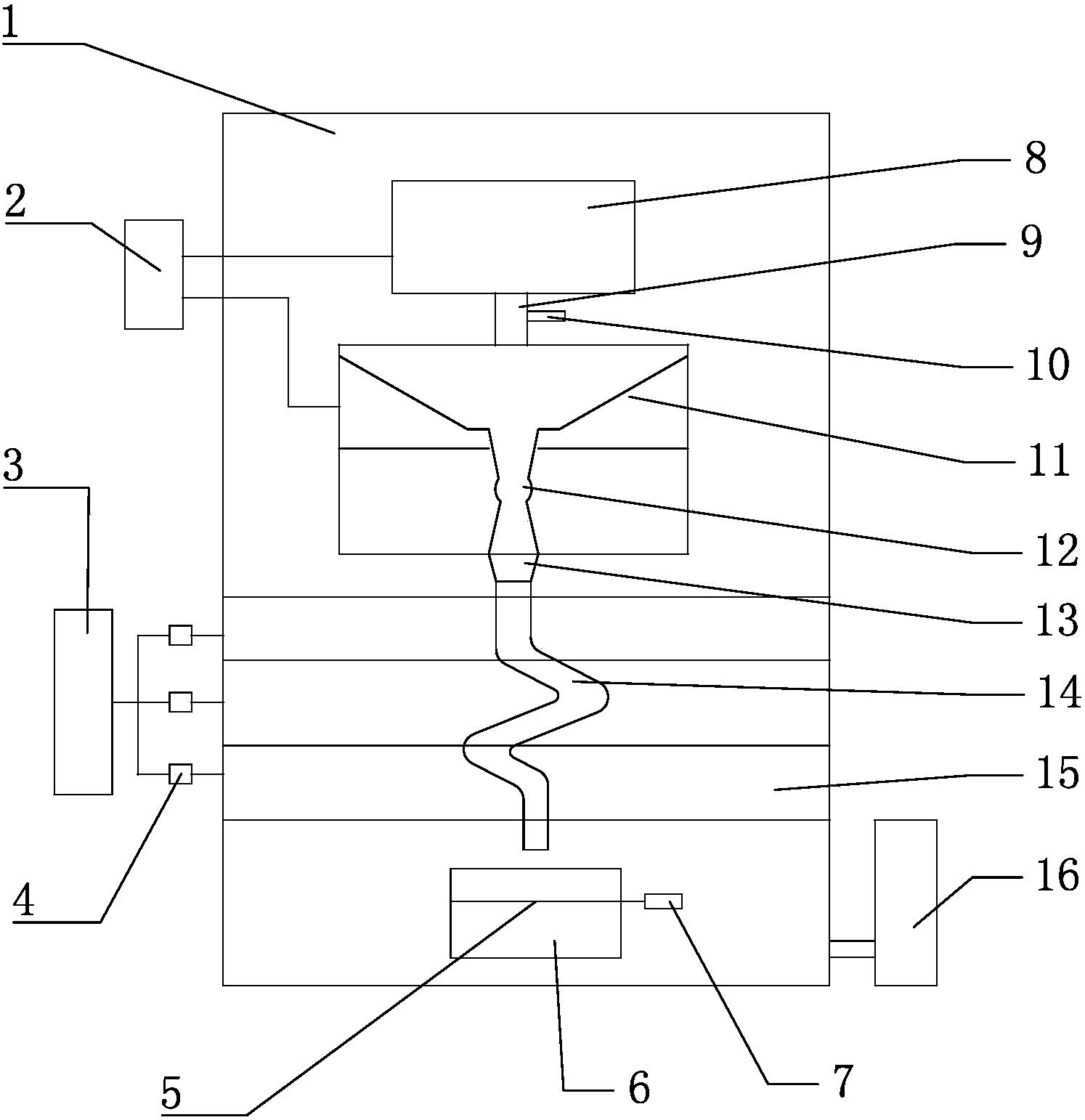

1.一种熔融式磨料颗粒球化机，包括真空系统，真空系统中设有依次设置的熔融装置、滴液装置、球化装置和收集装置，其特征是，所述熔融装置通过出液管与滴液装置连接，滴液装置包括依次连接的缓冲部、收缩球形管及锥形下液管，球化装置为螺旋管，螺旋管内通入气体，螺旋管分别穿过多级降温区，多级降温区均与外部制冷装置连接，降温区与制冷装置之间设有温度控制装置。
