一种智能制造打磨设备

关键词 打磨设备|2022-08-29 15:46:10|行业专利|来源 专利之星
摘要 摘要:本实用新型公开了一种智能制造打磨设备,具体涉及智能制造领域,包括安装底座,安装底座的一侧固定有安装台,安装台的顶部转动安装有主动轮,主动轮的表面转动套接有砂带,砂带的一侧连....

申请号:

CN202121540587.7

申请日:

2021.07.07

国家/省市:

44(广东)

授权公告号:

CN215394414U

授权公告日:

2022.01.04

主分类号:

B24B21/00

分类号:

B24B21/00;B24B21/18;B24B21/20;B24B47/00

申请人:

佛山市星光磨料磨具科技有限公司

申请人地址:

528000 广东省佛山市禅城区张槎一路古灶村委会5幢一层(住所申报)

发明人:

褚冰清

当前权利人:

佛山市星光磨料磨具科技有限公司

代理人:

李俊建

代理机构:

芜湖宸泽知识产权代理事务所(普通合伙) 34208

范畴分类:

26F

当前状态:

有效

摘要: 本实用新型公开了一种智能制造打磨设备,具体涉及智能制造领域,包括安装底座,安装底座的一侧固定有安装台,安装台的顶部转动安装有主动轮,主动轮的表面转动套接有砂带,砂带的一侧连接转动有支撑轮,安装底座的一侧固定有支撑板,支撑板的顶部转动安装有从动轮。上述方案,主动齿啮合抵接于从动齿,通过传动箱顶部和底部固定块内部的轴承相配合从而带动转动轴进行旋转,转动轴顶部的表面开设有环形螺丝,滑动块的内部开设有环形螺纹,转动轴表面顶部的环形螺丝啮合抵接滑动块内部的环形螺纹从而带动滑动块进行升降运动,通过主动轮、支撑轮和从动轮设置为三角状,可提升支撑轮从而使砂带因松动造成脱轮。

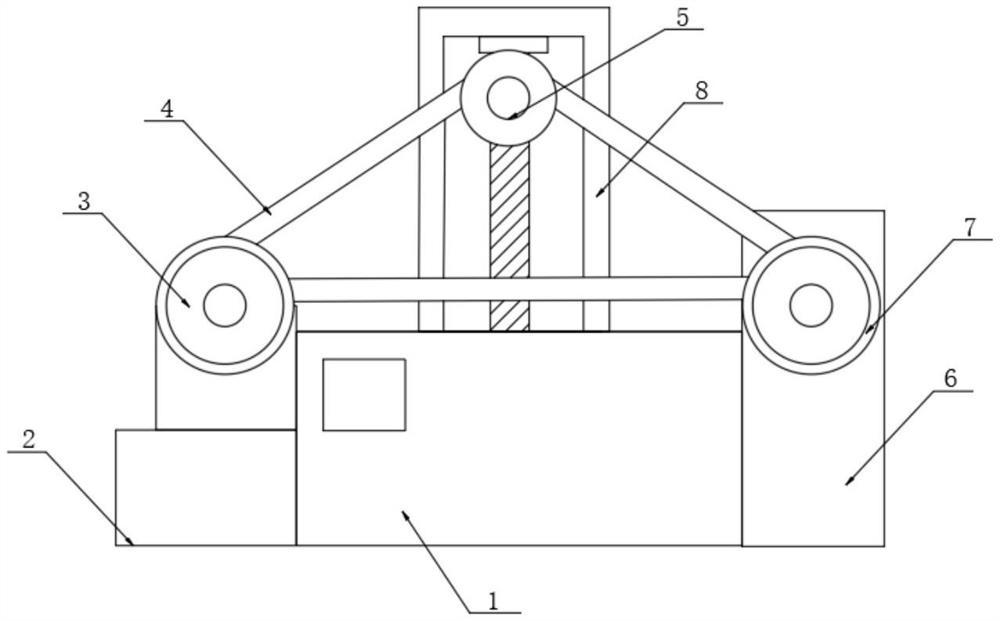

主权利要求: 1.一种智能制造打磨设备,包括安装底座(1),所述安装底座(1)的一侧固定有安装台(2),其特征在于,所述安装台(2)的顶部转动安装有主动轮(3),所述主动轮(3)的表面转动套接有砂带(4),所述砂带(4)的一侧转动连接有支撑轮(5),所述安装底座(1)的一侧固定有支撑板(6),所述支撑板(6)的顶部转动安装有从动轮(7),所述主动轮(3)、支撑轮(5)和从动轮(7)通过砂带(4)转动连接;所述安装底座(1)的一侧安装有传动箱(8),所述传动箱(8)的一侧固定有电机箱(10),所述传动箱(8)内腔的顶部安装有固定块(81),所述固定块(81)的底部转动安装有转动轴(82),所述转动轴(82)的表面滑动安装有滑动块(83),所述滑动块(83)的表面固定连接有连接杆(9),所述支撑轮(5)转动安装于连接杆(9)的表面,所述转动轴(82)的底部固定套接有从动齿(84),所述电机箱(10)的内部安装有正反电机(101),所述正反电机(101)输出轴贯穿传动箱(8)转动安装于传动箱(8)底部的一侧,所述正反电机(101)的输出轴的一侧固定套接有主动齿(102),所述主动齿(102)与从动齿(84)啮合抵接。
