申请号: 201720134506.0

申请日: 2017.02.15

国家/省市:中国重庆(85)

主分类号:H05B 7/11(2006.01)

授权公告号:206611606U

授权公告日:2017.11.03

分类号: H05B 7/11(2006.01)

申请人: 重庆市赛特刚玉有限公司

发明人: 李明; 韦佰胜

申请人地址:重庆市涪陵区清溪镇东升路88号

摘要： 本实用新型公开了一种用于研磨加工的短网装置，包括三对导体组件对和六个固定在变压器器身上的低压侧出线排，还包括穿墙导体、分别处于墙体两侧面上的导体连接定位块，还设有与六个伸缩节，六个伸缩节与六个低压侧出线排一一配对连接，还设有三个转换板，导体组件对均设有两条导体单管，在导体组件对的两条导体单管之间均固定有限位散热板，在导体组件对的两条导体单管端部之间有输出连接端子板。本实用新型的结构设置合理，不但可有效的达到降温、降阻的目的，而且可有效的降低线损，从而有利于提高设备及短网装置的使用稳定性和使用寿命，适用性强且实用性好。

主权利要求

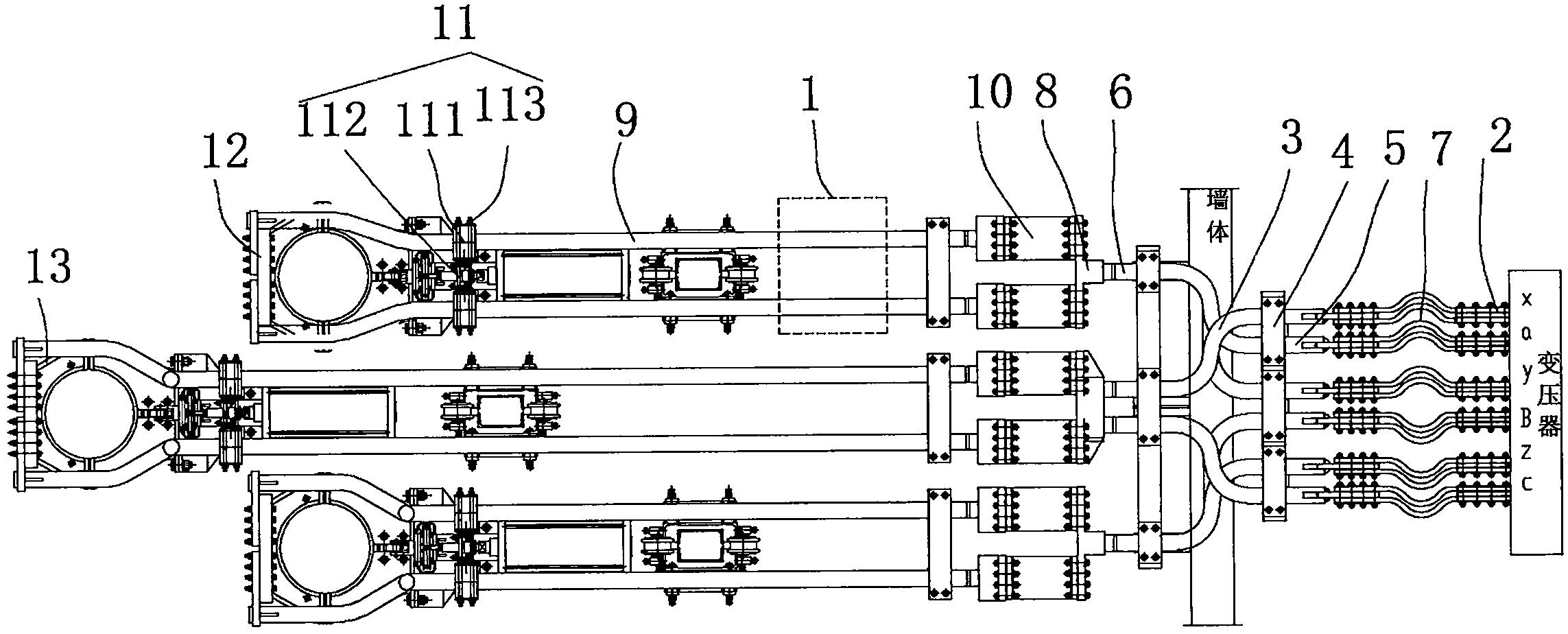

1.一种用于研磨加工的短网装置，包括三对导体组件对和六个固定在变压器器身上的低压侧出线排，其特征在于：还包括穿墙导体、分别处于墙体两侧面上的导体连接定位块，所述穿墙导体设有六个输入端子和四个输出端子，还设有与六个伸缩节，所述穿墙导体的输入端子通过导体连接定位块固定且端部分别与六个伸缩节固定连接，所述六个伸缩节与六个低压侧出线排一一配对连接，所述穿墙导体的内侧端通过导体连接定位块固定，还设有三个转换板，转换板均固定有两个输出端子和一个连接端子，所述导体组件对均设有两条导体单管，所述导体单管的端部通过板管变换连接板一一配对连接在转换板的输出端子上，穿墙导体的外侧边输出端子固定在外侧边的转换板的连接端子上、且穿墙导体的中间两个输出端子均连接在中部转换板的连接端子上，在导体组件对的两条导体单管之间均固定有限位散热板，在所述导体组件对的两条导体单管端部之间有输出连接端子板。
